性能与用途:
本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
结构与原理:

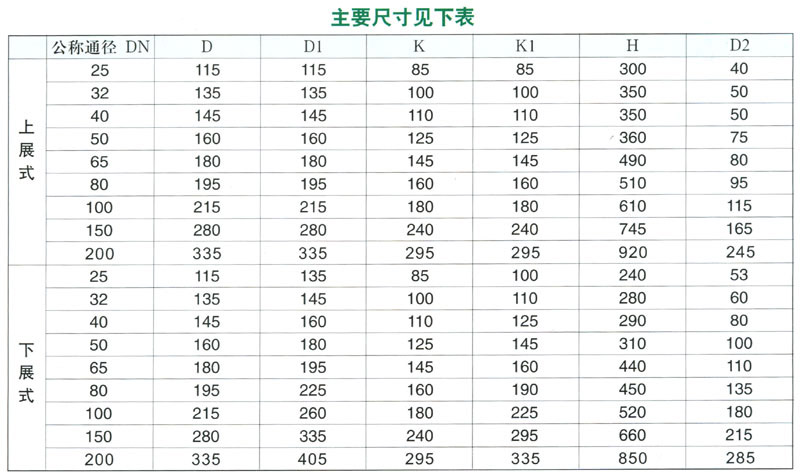

该阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成详见下图手轮顺转, 阀门关闭,甘共苦阀杆向上移动, 此阀为上展式手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
性能参数:
工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为<=175 o C. 不锈钢<=320 o C 碳钢 |
