所属类别：球阀商品名称：保温球阀

保温球阀 BQ41

产品型号：BQ41

保温球阀BQ41

主要零件材质

零件名称	CF8系列	CF3系列	CF8系列	CF3系列	CF8系列
阀体	CF8	CF3	CF8M	CF3M	WCB
球体	F304	F304L	F316	F316L	1Cr13
阀座	PTFE	PTFE	PTFE	PTFE	PTFE
阀座支承	304	304L	316	316L	25
O形圈	氟橡胶	氟橡胶	氟橡胶	氟橡胶	氟橡胶
阀杆	F304	F304L	316	F316L	1Cr13
填料	PTFE	PTFE	PTFE	PTFE	PTFE
阀杆轴承	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	PTFE+304
填料压环	304	304L	316	316L	1Cr13
夹套	304	304L	316	316L	25
夹套接管	304	304L	316	316L	1Cr13

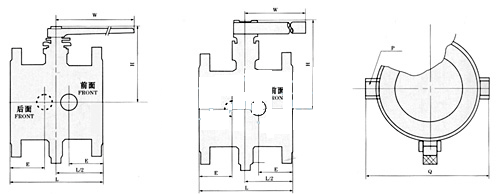

1.6MPa主要连接尺寸

尺寸 in 3/4" 1" 1-1/2" 2" 3" 4" 6" 8"

DN 20 25 40 50 80 100 150 200

L mm 117 127 165 178 229 254 292 330

H mm 101 106 125 135 193 265 355 410

W mm 160 160 230 230 400 650 1050 1050

E mm 58.5 63.5 62.5 68 82 83 95 100

P in NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT1

法兰规格 mm 40 50 65 80 150 200 250 350

2.5-4MPa主要连接尺寸

尺寸 in 3/4" 1" 1-1/2" 2" 3" 4" 6" 8"

DN 20 25 40 50 80 100 150 200

L mm 117 127 165 178 229 254 292 330

H mm 101 106 125 135 193 265 355 410

W mm 160 160 230 230 400 650 1050 1050

E mm 58.5 63.5 62.5 68 82 83 95 100

P in NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT3/4 NPT1

法兰规格 mm 40 50 65 80 150 200 250 350

150Lb主要连接尺寸

300Lb主要连接尺寸
