所属类别：美标阀商品名称：闸阀

Gate Valve Z941H-100 闸阀

产品类别：美标阀系列

技术要求：

　　设计和制造:ANSI B16.34、API 600、API 603、API 6D、BS1414
　　结构长度：ANSI B16.10、API6D
　　法兰连接：ANSI B16.5
　　试验和验收：API 598、API 6D

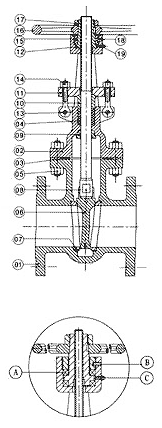

材料
	零件名称	材料
19	油杯	Brass
18	紧定螺钉	Carbon Steel
17	手轮锁紧螺钉	Carbon Steel
16	手轮	Malleable lron/Cast Steel/Ducile lron/Fabricated Steel
15	压盖螺母	Carbon Steel/SS
14	活节螺栓螺母	A193 B7/A194 2H,A193 B8/A194 8
13	销	Carbon Steel/Stainless Steel
12	阀杆螺母	A439-D2/Cu-Alloy
11	填料压盖	Carbon Steel/Equivalent to Body Material
10	填料压套	Stainless steel
09	上密封座	Stainless steel
08	阀杆	Stainless steel
07	阀座	CS+SS/SS/SS+STL
06	闸板	Material see body

	零件名称	WCB	LCB	WC6	WC9
05	螺栓螺母	A193 Gr B7/A 194 Gr2H	A320 Gr L7/A 194 Gr4	A 193 Gr B16/A194 Gr4/7	A193 Gr B16/A194 Gr 4/7
04	填料	Graphite	Graphite	Graphite	Graphite
03	垫片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS304
02	阀盖	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
01	阀体	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9

	零件名称	C5	C12	CF8	CF8M
05	螺栓螺母	A193 Gr B6/A 194 Gr4/7	A193 Gr B16/A 194 Gr4/7	A 193 B8/A194 8	A193 B8M/A194 B8
04	填料	Graphite	Graphite	Graphite	Graphite
03	垫片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS316
02	阀盖	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	阀体	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

Dimensions
Class 150
Size	inch	2	21/2	3	4	5	6	8	10	12	14	16	18	20	24
L-RF	mm	178	191	203	229	254	267	292	330	356	381	406	432	457	508
L1-BW	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2-RTJ	mm	191	203	216	241	267	279	305	343	368	394	419	445	470	521
H	mm	425	435	535	600	705	800	1010	1250	1385	1575	1825	1950	2080	2425
K	mm	200	200	250	250	280	300	350	450	500	350*	350*	350*	400*	400*
Wt	kg	20	29	37	56	78	84	138	210	310	450	565	740	927	1125
