所属类别:截止阀

商品名称:锻钢截止阀



锻钢截止阀

产品类别:

截止阀

J41H焊接式截止阀

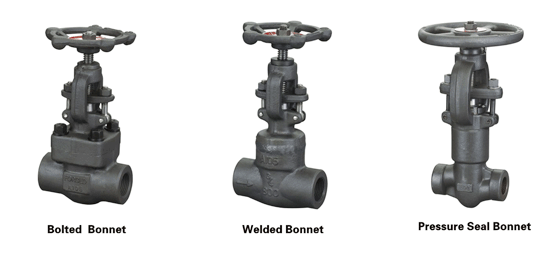

  螺栓式阀盖                   焊接式阀盖                  压力自紧式阀盖

  双正锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.


截止阀设计结构和特征


  截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.


采用以下结构

  全径或缩径
  明杆支架式(OS&Y)
  自定心压板压套式
  螺栓连接、缠绕垫片密封式阀盖,螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
  整体式上密封座
  承插端符合ASME B16.11
  螺纹连接端(NPT)符合ANSI/ASME B1.20.1
  阀瓣可变换为节流型、针型、球型和止回型

  相关压力
  ·800LB
  ·900LB~1500LB
  ·900LB~2500LB

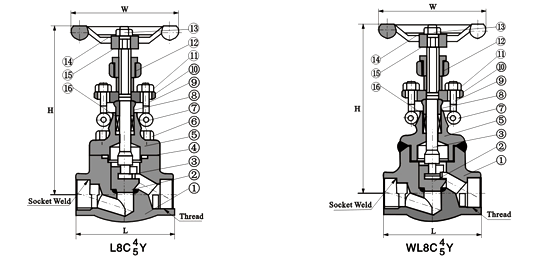

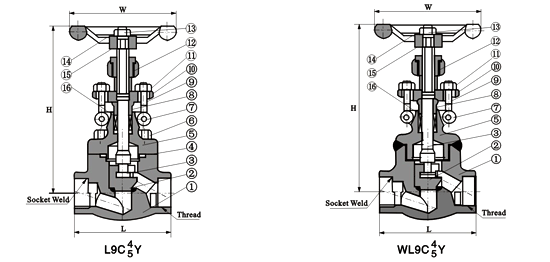

锻钢截止阀 800Lb:

  标准材质细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A276f304
A276F304(L)
A276F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
销钉
A276420
A276 304
8
填料压套
A276410
A182F304(L)
A182F316(L)
9
活节螺栓
A193B7
A193B16
A193B8
A193B8M
10
填料压板
A216WCB
A351CF8
11
螺母
A1942H
A1944
A1948
A1948M
12
阀杆螺母
A276410
13
锁紧螺母
A1942H
A1944
A1948
A1948M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃~425℃
—29℃~550℃
—29℃~200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG):

NPS
缩径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
L
79
79
92
111
120
152
172
200
H(开)
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8




锻钢截止阀 800Lb:

  标准材质细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276F316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A276304
A276304(L)
A276F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
销钉
A276420
A276 304
8
填料压套
A276410
A182F304(L)
A182F316(L)
9
活节螺栓
A193B7
A193B16
A193B8
A193B8M
10
填料压板
A216WCB
A351CF8
11
螺母
A1942H
A1944
A1948
A1948M
12
阀杆螺母
A276420
13
锁紧螺母
A1942H
A1944
A1948
A1948M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃~425℃
—29℃~550℃
—29℃~200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG):

NPS
缩径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
L
92
111
111
120
152
172
200
220
H(开)
171
207
207
240
258
330
355
370
W
100
125
125
160
160
180
200
240
重量
螺栓式
2.2
3.7
3.6
6.8
7.6
11.6
15.0
21.9
焊接式
2.0
3.4
3.3
6.0
5.6
10.3
14.2
18.0

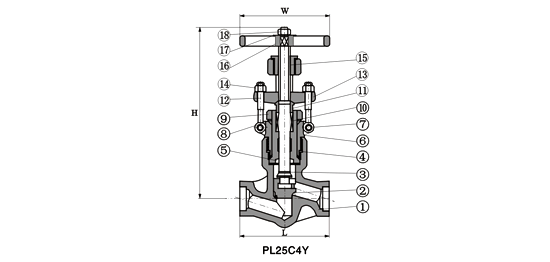

锻钢自密封截止阀 900Lb~2500lb:

  标准材质明细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304
A182F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276F316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
4
密封圈
A182F304L
A182F316L
5
密封螺母
A105
A182F304
A182F304(L)
A182F316L
6
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
7
销钉
A276420
A182F304
8
垫圈
A105
A182F22
A182F304(L)
A182F316(L)
9
提升螺母
A1942H
A1944
A1948
A1948M
10
填料
柔性石墨
PTFE
11
填料压套
A276420
A182F304
12
活节螺栓
A193B7
A193B16
A193B8
A193B8M
13
填料压板
A216WCB
A351CF8
14
螺母
A194 2H
A1944
A1948
A1948M
15
阀杆螺母
A276 410
16
手轮
A197
17
锁紧螺母
A1942H
A1944
A1948
A1948M
18
油嘴
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃~425℃
—29℃~550℃
—29℃~200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG):

NPS
1/2"
3/4"
1"
11/4"
11/2"
2"
L
900Lb-150Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H(开)
333
333
333
408
408
524
W
160
160
180
200
250
280
重量
900LB-1500LB
11.2
10.5
10.1
21.0
19.6
40.4
2500LB
12.3
11.6
10.8
28.0
26.4
43.8
