法兰连接轨道球阀

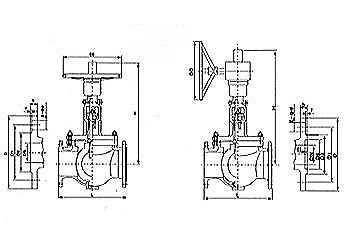

·主要连接尺寸（国标）

·主要连接尺寸（国标）

·主要连接尺寸（国标）

公称通径DN（mm)	标准值									参考值
	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
	PM6.3(MPa)
25	216	140	100	78	58	22	2	4	4-φ18	343	200
32	216	155	110	82	66	24	2	4	4-φ23	360	200
40	216	170	125	95	76	24	3	4	4-φ23	378	200
50	216	180	135	105	88	26	3	4	4-φ23	380	200
65	290	205	160	130	110	28	3	4	8-φ23	390	300
80	310	215	170	140	121	30	3	4	8-φ23	400	300
100	350	250	200	168	150	32	3	4.5	8-φ26	508	300
150	480	345	280	240	204	38	3	4.5	8-φ30	690	400
200	600	405	345	300	260	44	3	4.5	12-φ36	780	500
250	730	470	400	352	287	48	3	4.5	12-φ36	990	600
300	850	530	460	412	364	54	4	4.5	16-φ36	1180	600
350	980	600	525	475	422	60	4	5	16-φ41	1250	650
400	1100	670	585	525	474	66	4	5	16-φ42	1560	650
500	1250	800	705	640	576	70	4	5	20-φ48	1700	700
600	1450	930	820	750	676	76	5	6	20-φ58	1880	800

PM10.0(MPa)
25	230	140	100	78	58	24	2	4	4-φ18	387	200
32	230	155	110	82	66	24	2	4	4-φ23	410	200
40	260	170	125	95	76	26	3	4	4-φ23	430	250
50	300	195	145	112	88	28	3	4	4-φ26	478	250
65	340	220	170	138	110	32	3	4	8-φ26	520	300
80	380	230	180	148	121	34	3	4	8-φ26	559	300
100	430	265	210	172	150	38	3	4.5	8-φ26	575	400
150	550	355	290	250	204	46	3	4.5	12-φ34	870	500
200	65	430	360	312	260	54	3	4.5	12-φ36	1202	600
250	775	505	430	382	287	60	3	4.5	12-φ41	1326	600
300	900	585	500	442	364	70	4	4.5	16-φ42	1508	600
350	1025	655	560	498	422	76	4	5	16-φ48	1700	600
400	1150	715	620	558	474	80	4	5	16-φ48	1902	600
PM16.0(MPa)
25	230	140	100	72	58	28	2	4	4-φ23	387	200
32	230	165	115	85	66	30	2	4	4-φ25	410	200
40	260	175	125	92	76	32	3	4	4-φ27	430	250
50	300	215	165	132	88	36	3	4	8-φ25	478	250
65	340	245	190	152	110	44	3	4	8-φ30	520	300
80	380	260	205	168	121	46	3	4	8-φ30	559	300
100	430	300	240	200	150	48	3	4.5	8-φ34	575	400
150	550	390	318	270	204	66	3	4.5	12-φ41	870	500
200	65	480	400	345	260	78	3	4.5	12-φ48	1202	600
250	775	580	485	425	287	88	3	4.5	12-φ54	1326	600
300	900	665	570	510	364	100	4	4.5	16-φ54	1508	600
