ZSFM 隔膜雨淋阀

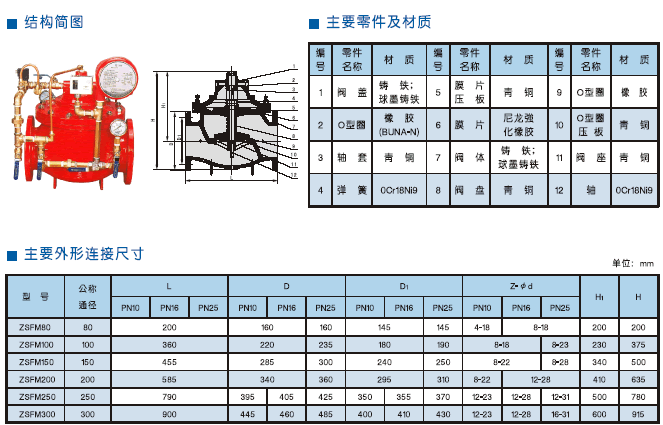

结构及用途：

　　ZSFM系列隔膜雨淋阀主阀采用隔膜将主阀分为上下两腔，上腔为控制腔。利用上下腔面积差产生水压力实现主阀密封。未失火时，三通球阀手柄向下，针阀、检修球阀，末端球阀为开启状态，电磁阀、手动球阀、排放球阀为开闭状态，压力表1为进口压力，压力表2为0。此时主阀为关闭状态。失火时，有三种控制方式控制主阀开启灭火。主阀开启后，压力进入压力开关和水力警铃发出警声；压力开关向控制中心发出信号或开启消防泵。隔膜雨林阀具有防复位结构，主阀开启10%后，防复位装置自动启动，防止误操作而使主阀回位。灭火后，切断传感管网，关闭电磁阀、手动球阀和末端球阀即可关闭主阀。结构合理、美观：雨淋阀控制管线选用优质钢管，合理配置控制元件，使控制阀门简单，明了。控制、操作方便、可靠：三种控制方式确保主阀开启，且三种控制方式中任一种控制方式均能开启主阀。
内置防复位装置：防复位装置内置简化了控制配管。防复位装置的启动由主阀自动控制，复位操作简单。
