产品概述：
TCB笼式调节阀是?种改进型压力平衡式的调节阀,该阀套筒上装有高性能的密封环,有效的提高了泄漏等级,阀体流体通道呈S流线型,还设有一个改善套筒周围流体平稳流动的导流翼,优点是压降损失小,流量大,可调范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。

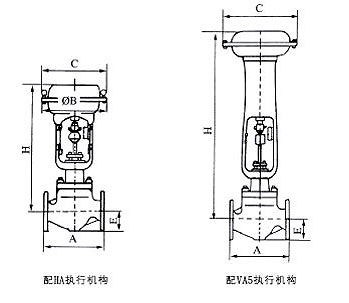

调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

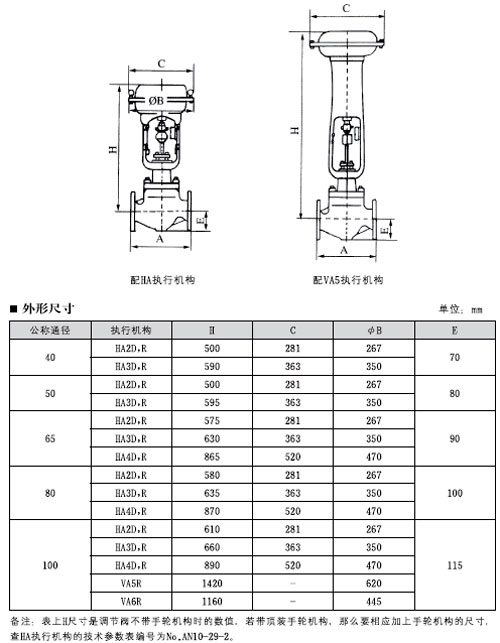

技术参数和性能
阀体
型式:直通单座铸造球型阀
公称通径:40,50,65,80,loomm
公称压力:ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
连接型式:法兰式:FF、RF、RJ、LG
标准按JIS ANSI B16.5
JB/t79.1PN1.6MPa,JB/T79.2凹凸面
焊接式:嵌接焊SW(40~50mm)
对接焊BW(65~100mm)
材料:ht200 ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo
5.0Cr0.5Mo
SCPH21 SCPH61
上阀盖:常温型(P):一17~+230℃
高温型:+230~+3000C
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
阀内组件
阀芯型式:压力平衡式阀芯
流量特性:高精度流量特性
金属阀座等百分比特性(%)和线性(L)
高容量流量特性
金属阀座等百分比特性(%)和线性(L)
工作范围:司太莱堆焊的工作温度和压差
材料:一17一4PH、0017Ni12Mo2)和堆焊司太莱堆焊
执行机构
型式:HA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.02~0.10;0.08~0.24MPa
供气压力:0.14,0.16,0.28,0.40MPa
气源接头:Rc1/4环境温度:-30~+70℃
阀作用型式:气一开式或气一关式
附件:定位器、手轮机构、阀位传送器
性能
泄漏量:符合标准ANSI B16.104IV级,小于额定Cv的0.01%
回差:1%(带定位器)
线,性:±1%(带定位器)
备注:采用标准的V型聚四氟乙烯填料
可调范围:50:1 |
