所属类别：安全阀

商品名称：弹簧微启式安全阀



弹簧微启式安全阀

产品型号：A61H-160、A61Y-320、A61Y-160P、A61Y-320P
　　适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P，A61Y-320P型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。

主要零部件材料：

NO.
零件名称
A61H-C A61Y-C材料
A61Y-P材料
1
接头
20
1Cr18Ni9Ti
2
接头螺母
35
1Cr18Ni9Ti
3
阀座
2Cr13
1Cr18Ni9Ti
4
阀体
35/35CrMoA
1Cr18Ni9Ti
5
阀瓣
2Cr13
1Cr18Ni9Ti
6
导向套
2Cr13
1Cr18Ni9Ti
7
弹簧
50CrVA
50CrVA包覆氟塑料
8
阀杆
2Cr13
2Cr13
9
阀盖
ZG230-450
1Cr18Ni9Ti
10
调节螺杆
45
2Cr13
11
阀帽
ZG200-400
1Cr18Ni9Ti
密封面材料
"Y"型堆焊Co基硬质合金,"H"型堆焊D507

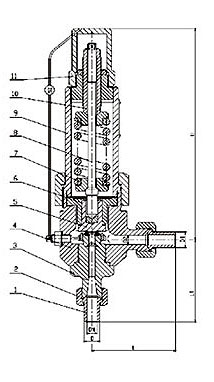

外形尺寸和连接尺寸：

公称压力
公称通径
尺寸
do
D
D1
D2
L
L1
H
16
10
6
17
14
12
115
135
78
15
8
22
18
16
115
135
85
20
10
28
22
20
115
135
135
25
12
35
26
24
160
165
142
32
10
6
22
14
12
115
135
80
15
8
25
17
15
115
135
90
20
10
30
22
20
115
135
140
25
12
38
26
24
160
165
148
