所属类别：截止阀商品名称：型料浆阀

Y型料浆阀

产品型号：GFYP4

产品结构特点：

1、阀门应整齐地存放在通用风干燥斩库房内，严禁堆置或露天存放，阀门通径两端须用盲板堵塞。
2、安装前须仔细核对阀门上的标志及合格证是否符合使用要求，并将阀门清洗干净，清除在运输、存放过程中造成的损害。
3、本阀门可安装于任何工作位置，但须注意检修和操作方便。
4、安装时应采用标准力矩板手将连接法兰的螺柱对称交错拧紧，并应避免扭曲或过紧。
5、使用过程中应经常保持清洁，阀杆螺纹、带有推力轴承部分必须定期润滑。
6、电动装置的维护和保养请按“阀门电动装置说明书”要求进行。

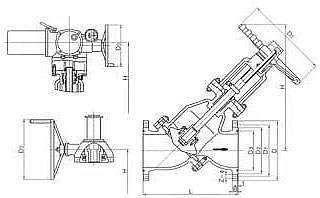

主要外形尺寸：

规格		驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
DN(mm)	NPS(in)	驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
50	2	手动	372(361)^*	165	127	108	82.55	22.5	8-20	8	350	426	-
80	3		390	210	168.5	146	123.82	29	8-22	8	400	615	-
100	4		468(461)^*	255	200	175	149.22	32	8-22	8	500	730	-
125	5		546	280	235	210	180.98	35	8-22	8	500	810	-
150	6	齿动	619	320	270	241	211.12	37	12-22	8	460	1320	BA-1
200	8		743(736)^*	380	330	302	269.88	41.5	12-26	8	460	1450	BA-1
250	10		848(841)^*	445	387.5	356	323.85	48	16-30	8	500	1430	BA-2
150	6	电动	619	320	270	241	211.12	37	12-22	8	550	1200	SMC-1
200	8		743(736)^*	380	330	302	269.88	41.5	12-26	8	305	1380	SMC-1
250	10		848(841)^*	445	387.5	356	323.85	48	16-30	8	457	1280	SMC-2

规格		驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
DN(mm)	NPS(in)	驱动方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驱动装置^*
50	2	手动	378	165	127	108	82.55	25.5	8-20	8	350	465	-
80	3		470	210	168.5	146	123.82	32	8-22	8	400	520	-
100	4		546	275	216	175	149.22	38.5	8-26	8	450	650	-
125	5		610	330	267	210	180.98	44.5	8-30	8	500	720	-
150	6		634(641)^*	355	292	241	211.12	48	12-30	8	500	1018	BA-2
200	8	齿动	771	420	349	302	269.88	55.5	12-33	8	500	1140	BA-2
250	10	齿动	882.5(641)^*	510	432	356	323.85	63.5	16-36	8	600	1150	BA-3
150	6	电动	634(641)^*	355	292	241	211.12	48	12-30	8	305	1140	SMC-0
200	8		771	420	349	302	269.88	55.5	12-33	8	400	1200	SMC-1
250	10		88.5(865)^*	510	432	356	323.85	63.5	16-36	8	457	1280	SMC-2
